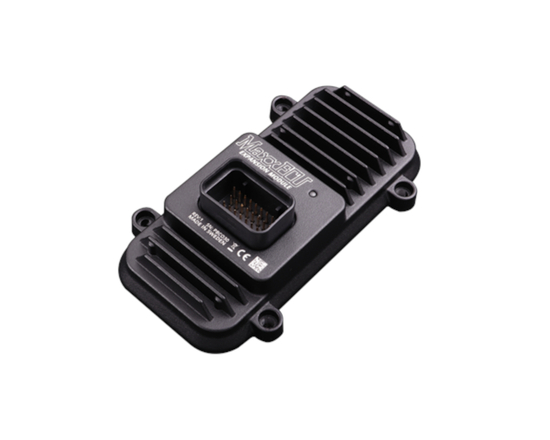

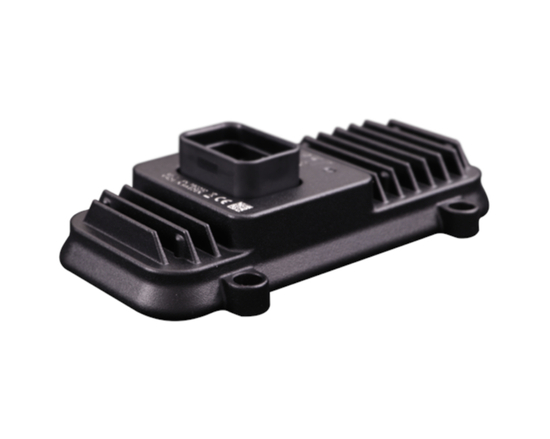

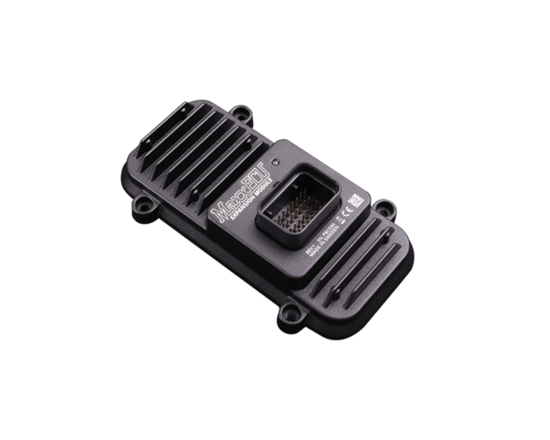

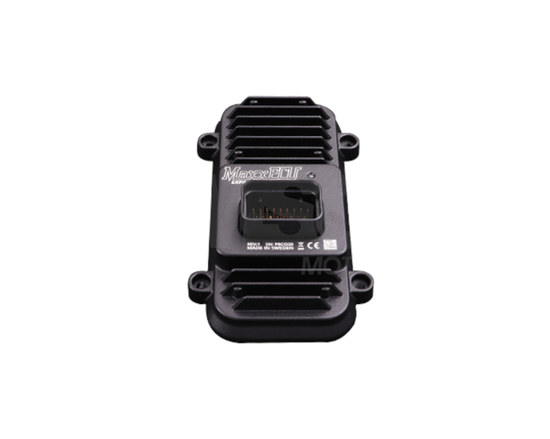

Moduł rozszerzający (Expansion Module) MaxxECU 2535 (ze złączem)

Moduł rozszerzeń (Expansion Module) MaxxECU to oparty na magistrali CAN moduł wejść i wyjść, zaprojektowany w celu dodania dodatkowych wejść i wyjść do dowolnego systemu MaxxECU.

Jest kompatybilny ze wszystkimi urządzeniami - od kompaktowego MaxxECU MINI po najnowszą serię sterowników ECU GEN2. Moduł umieszczono w kompaktowej, malowanej proszkowo aluminiowej obudowie o stopniu ochrony IP68, wyposażonej w złącze SuperSeal 1.0. Konstrukcja zapewnia niezawodne działanie nawet w najtrudniejszych warunkach. Moduł rozszerzeń komunikuje się za pośrednictwem sieci CAN MaxxECU i jest widoczny bezpośrednio w oprogramowaniu MTune, co umożliwia łatwą integrację i konfigurację.

Wybrane funkcje

• Rozszerza możliwości dowolnego sterownika MaxxECU za pośrednictwem magistrali CAN
• 4 wejścia impulsowe
• Czarna, malowana proszkowo obudowa aluminiowa o stopniu ochrony IP68
• 12 wejść analogowych 0–5 V
• Złącze SuperSeal 1.0
• 4 wyjścia 12 V
• Napięcie robocze 6–22 V
• 4 mostki H

Pełna specyfikacja

Wejścia analogowe modułu rozszerzeń MaxxECU

Obsługują sygnały analogowe 0–5 V lub sygnały cyfrowe o napięciu do 24 V.

Próg przełączania sygnału cyfrowego: 3 V. Do wyboru rezystory podciągające 2,5 kΩ do 5 V.

Częstotliwość aktualizacji sygnału analogowego: konfigurowalna, maksymalnie 2 kHz. Rezystancja wejściowa: 200 kΩ.

Tryb cyfrowy przeznaczony jest do obsługi przełączników, przycisków i innych wolnozmiennych sygnałów.

Uwaga: czujniki zawartości etanolu i podobne urządzenia nie są obsługiwane przez te wejścia - należy używać wejść pulsacyjnych.

Wejścia pulsacyjne modułu rozszerzeń MaxxECU

Obsługują sygnały cyfrowe lub sygnały z czujników indukcyjnych VR o napięciu do 200 V i częstotliwości do 30 kHz.

Rezystancja wejściowa: 62 kΩ.

Możliwość wyboru trybu wejścia cyfrowego, wejścia VR lub własnych wartości progowych.

Maksymalna częstotliwość aktualizacji danych przesyłanych do sterownika ECU: 1 kHz.

Wyjścia 12 V modułu rozszerzeń MaxxECU

Wyjścia wysokostronne podające napięcie 12 V, przeznaczone do sterowania typowymi odbiornikami.

Stan aktywny: 12 V. Stan wyłączony: wyjście w stanie wysokiej impedancji.

Maksymalny prąd ciągły: 5 A. Zabezpieczenie przed przeciążeniem i zwarciem. Zabezpieczenie przed przepięciami indukcyjnymi do 30 V.

Sterowanie PWM o częstotliwości do 20 kHz.

Czas aktualizacji: 2 ms w sterownikach GEN1 oraz 0,5 ms w sterownikach GEN2, zależnie od obciążenia magistrali CAN.

Wyjścia mostków H modułu rozszerzeń MaxxECU

Wyjścia przeciwsobne 12 V typu półmostek, przeznaczone do sterowania silnikami lub innymi odbiornikami.

Stan aktywny: 12 V. Stan wyłączony: połączenie z masą.

W przypadku silników dwukierunkowych, takich jak silniki przepustnicy, odbiornik należy podłączyć pomiędzy dwa wyjścia mostków H.

W przypadku typowych odbiorników należy podłączyć odbiornik pomiędzy jedno wyjście mostka H a masę.

Zabezpieczenie przed przeciążeniem i zwarciem. Ograniczanie prądu za pomocą sterowania PWM.

Maksymalny prąd: od 7,5 do 15 A, zależnie od wybranego ustawienia. Maksymalny prąd ciągły: 10 A.

Sterowanie PWM o częstotliwości do 20 kHz.

Czas aktualizacji: 2 ms w sterownikach GEN1 oraz 0,5 ms w sterownikach GEN2, zależnie od obciążenia magistrali CAN.

Dane techniczne modułu rozszerzeń MaxxECU

Czarna, malowana proszkowo obudowa aluminiowa o stopniu ochrony środowiskowej IP68.

Samochodowe złącza SuperSeal 1.0, zapewniające niezawodne okablowanie spełniające wymagania sportów motorowych.

Pełna integracja z MaxxECU i MTune za pośrednictwem magistrali CAN, bez konieczności ręcznego konfigurowania komunikatów CAN.

Wszystkie wejścia i wyjścia są zabezpieczone przed przepięciem, odwrotną polaryzacją, przeciążeniem i zwarciem.

12 wejść analogowych obsługujących sygnały analogowe 0–5 V lub cyfrowe sygnały wejściowe o napięciu do 24 V, z konfigurowalnymi rezystorami podciągającymi.

Wejścia PULSE obsługujące czujniki cyfrowe lub indukcyjne VR o częstotliwości do 30 kHz, z możliwością konfiguracji trybu wejściowego i wartości progowych.

Konfigurowalna częstotliwość próbkowania wejść analogowych do 2 kHz. Dane z wejść impulsowych są przesyłane do sterownika ECU z częstotliwością do 1 kHz.

4 wysokoprądowe wyjścia wysokostronne 12 V, umożliwiające ciągłe obciążenie prądem 5 A na kanał i wyposażone w zintegrowane zabezpieczenie przed przepięciami indukcyjnymi.

4 wysokoprądowe mostki H obsługujące dwukierunkowe sterowanie silnikami lub odbiornikami dużej mocy, z regulowanym ograniczeniem prądu od 7,5 do 15 A i możliwością ciągłego obciążenia prądem 10 A.

Moduł został zaprojektowany w celu rozszerzenia dowolnego systemu MaxxECU o 12 wejść analogowych, 4 wejścia impulsowe, 4 wysokoprądowe wyjścia 12 V oraz 2 konfigurowalne mostki H. Wszystkie funkcje można konfigurować bezpośrednio w oprogramowaniu MTune.

Sterowniki ECU GEN2 obsługują do 4 modułów z łatwą w użyciu, fabrycznie zdefiniowaną konfiguracją. Sterowniki GEN1 obsługują 1 moduł. Dowolna liczba modułów może być używana ze sterownikami ECU innych producentów przy zastosowaniu indywidualnie zdefiniowanej konfiguracji CAN.

Prędkość magistrali CAN: od 250 kbit/s do 1 Mbit/s. Obsługa CAN FD przewidziana do wykorzystania w przyszłości.

Dwurdzeniowy procesor ARM.

Pobór prądu: 45 mA.

Masa: 195 g.

Wymiary: 80 × 138 × 35 mm, łącznie z wystającymi złączami.

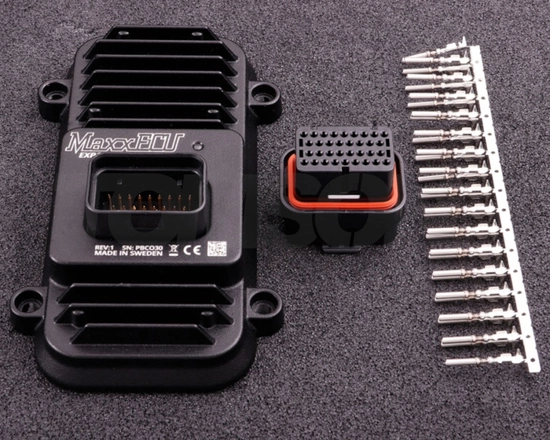

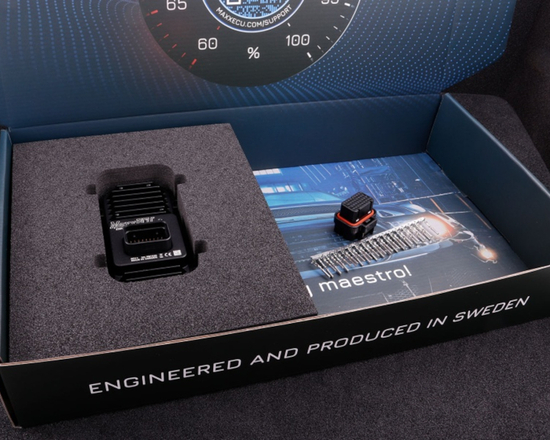

Zestaw zawiera:

• MaxxECU Expansion Module (Moduł rozszerzający)
• Złącze 1 MaxxECU GEN2
